Hartmut von Holdt
Administrator


Dabei seit: 16.02.2008
Beiträge: 2132

Ergänzung zur Gallerie 4./SS-PR.3 Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Hier können Bilder als Vorschläge zur Ergänzung der Galerie gepostet werden. Wenn sich Bilder nicht sebst erklären(durch Turmnummer z.B.) dann bitte weitere Informationen geben die die Zugehörigkeit zur Einheit belegen.

Here you can post pics to complete galerie. If the image dosn´t show automaticly(turret number etc.) that the Tiger belonged to this unit, please make plausible why it should be belonged to it.

__________________
Hartmut von Holdt

16.03.2008 16:42 Hartmut von Holdt ist offline Email an Hartmut von Holdt senden Homepage von Hartmut von Holdt Beiträge von Hartmut von Holdt suchen Nehmen Sie Hartmut von Holdt in Ihre Freundesliste auf
Mario Lippert
Moderator


Dabei seit: 04.03.2008
Beiträge: 482

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

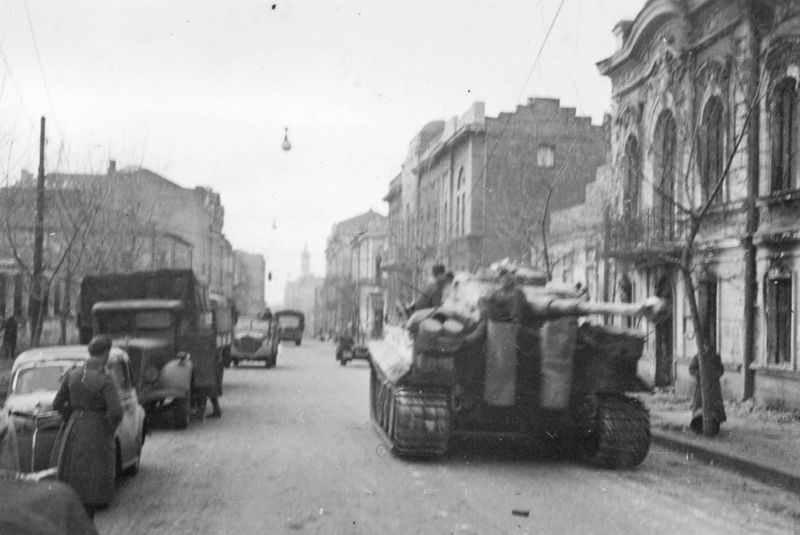

bei Charkow,könnte der "401" sein

11.04.2008 20:17 Mario Lippert ist offline Email an Mario Lippert senden Beiträge von Mario Lippert suchen Nehmen Sie Mario Lippert in Ihre Freundesliste auf
Hartmut von Holdt
Administrator


Dabei seit: 16.02.2008
Beiträge: 2132

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Zitat:
Original von Mario Lippert
bei Charkow,könnte der "401" sein




Sehe ich auch so...danke für die schöne Ergänzung!

__________________
Hartmut von Holdt

12.04.2008 19:12 Hartmut von Holdt ist offline Email an Hartmut von Holdt senden Homepage von Hartmut von Holdt Beiträge von Hartmut von Holdt suchen Nehmen Sie Hartmut von Holdt in Ihre Freundesliste auf
Chris Brown
Super Moderator


Dabei seit: 16.03.2008
Beiträge: 2169

412? Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

The Tiger in the background of this gallery pic of 411 is an 'Unknown'



412
From Tigers in Combat II/Schneider
Once again, 412 is not a number we are expecting, but the middle digit is not a '2', there is not the space for it to be a '3' hence a '1' it has to be...


New gallery pic


Chris

22.05.2008 18:53 Chris Brown ist offline Email an Chris Brown senden Beiträge von Chris Brown suchen Nehmen Sie Chris Brown in Ihre Freundesliste auf
Chris Brown
Super Moderator


Dabei seit: 16.03.2008
Beiträge: 2169

2 Pics am Mius Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Currently on Ebay.de

Caption on the reverse of the main photo gives the Mius as the location and March 1943 as the timeframe.




Gallery size


Links
http://cgi.ebay.de/Tiger-bei-Kettenrepar...A1%7C240%3A1318
http://cgi.ebay.de/Tiger-bei-Kettenrepar...A1%7C240%3A1318

No connections with the seller.

Chris.

08.12.2008 14:53 Chris Brown ist offline Email an Chris Brown senden Beiträge von Chris Brown suchen Nehmen Sie Chris Brown in Ihre Freundesliste auf
Chris Brown
Super Moderator


Dabei seit: 16.03.2008
Beiträge: 2169

423 Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

#423 according to Czech site Modelforum




Link
http://modelforum.cz/download/file.php?id=299089&mode=view

Chris

28.03.2009 16:08 Chris Brown ist offline Email an Chris Brown senden Beiträge von Chris Brown suchen Nehmen Sie Chris Brown in Ihre Freundesliste auf
Chris Brown
Super Moderator


Dabei seit: 16.03.2008
Beiträge: 2169

443 Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Two pics of #443 in Olschani near Charkow in early 1943, from Ground Warfare Through the Lens


Gallery Size


Links - you may need to register and log in to access the images
http://ground.warfarethroughthelens.org/.../r00274-02/view
http://ground.warfarethroughthelens.org/..._r00274-02/view

Chris.

15.04.2009 16:33 Chris Brown ist offline Email an Chris Brown senden Beiträge von Chris Brown suchen Nehmen Sie Chris Brown in Ihre Freundesliste auf
Blondel/Pascal
Gast


Tiger I Nr. 413 and 423 Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

News photos on Tigers Nr. 413 and 423 ?





Pascal.

Dieser Beitrag wurde schon 1 mal editiert, zum letzten mal von Blondel/Pascal am 17.01.2010 11:29.

16.01.2010 13:56
Rob Fraser
Researcher


Dabei seit: 17.04.2011
Beiträge: 385

Totenkopf? Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

This one is in the gallery unidentifieds.
It appears in a couple of publications as TK.


From memory David previously ID'ed the location as Kharkov.
What makes it TK, are there identifiers I'm missing or are they visible in a clearer image than this one?

31.10.2011 01:21 Rob Fraser ist offline Email an Rob Fraser senden Beiträge von Rob Fraser suchen Nehmen Sie Rob Fraser in Ihre Freundesliste auf
Grant Hall †
Moderator


Dabei seit: 12.11.2008
Beiträge: 462

RE: Totenkopf? + 431 & 421 Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Zitat:
Original von Rob Fraser
This one is in the gallery unidentifieds.
It appears in a couple of publications as TK.


From memory David previously ID'ed the location as Kharkov.
What makes it TK, are there identifiers I'm missing or are they visible in a clearer image than this one?

I also doubt that this is a 'Totenkopf' Tiger.
In all the 4./Ko. pics available there doesn't appear to be any one Tiger with the feifel filters still fitted.

I also think Rob is correct in this post: http://www.tiif.de/thread.php?sid=&postid=5175#post5175 ..about these 2 Tigers being 'LAH' and not 'Totenkopf'.
The turret number style/colour is very much 'LAH' and definitely not 4./Ko.'Totenkopf'.





A couple of additions for them empty spaces in the gallery:

'431':




..not the best pic, but it does show that there was a Tiger '421':


Gallery size:






Grant.

02.12.2011 19:04 Grant Hall † ist offline Email an Grant Hall † senden Beiträge von Grant Hall † suchen Nehmen Sie Grant Hall † in Ihre Freundesliste auf
Hartmut von Holdt
Administrator


Dabei seit: 16.02.2008
Beiträge: 2132

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Yes true, it must be Tiger 421 in the back. I will update soon.

__________________
Hartmut von Holdt

10.12.2011 09:47 Hartmut von Holdt ist offline Email an Hartmut von Holdt senden Homepage von Hartmut von Holdt Beiträge von Hartmut von Holdt suchen Nehmen Sie Hartmut von Holdt in Ihre Freundesliste auf
Chris Brown
Super Moderator


Dabei seit: 16.03.2008
Beiträge: 2169

? Totenkopf (again) Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Zitat:
Original von Grant Hall
Zitat:
Original von Rob Fraser
This one is in the gallery unidentifieds.
It appears in a couple of publications as TK.


From memory David previously ID'ed the location as Kharkov.
What makes it TK, are there identifiers I'm missing or are they visible in a clearer image than this one?

I also doubt that this is a 'Totenkopf' Tiger.
In all the 4./Ko. pics available there doesn't appear to be any one Tiger with the feifel filters still fitted.

I also think Rob is correct in this post: http://www.tiif.de/thread.php?sid=&postid=5175#post5175 ..about these 2 Tigers being 'LAH' and not 'Totenkopf'.
The turret number style/colour is very much 'LAH' and definitely not 4./Ko.'Totenkopf'.





Zitat:
Original von Rob Fraser
These are the Ebay pic Steve flagged in his previous post.



We've discussed these off line.

This one is in the 4th SS PZ Totenkopf Gallery as 423


This is in the 4SS PZ TK unknowns.

The style of the numbering i.e.white outline fine black inner line is seen on many period LAH vehicles, Maybe a transitional style just prior to the reorganisation as the 13th Company?
Any thoughts?

Grant.


Further to the suggestions of Rob and Grant, the three photos concerned continue to reside in the Totenkopf gallery. There seems little to support their candidature.


#41.



The number font is different to that seen in 3SS but is consistent with members of 1SS, as is the use of open-ended figures.

The number colour of white/black/unfilled is consistent with use in SSPR1 as seen in the gallery photo of '424' (in Rob's quote above), but is nowhere known with 3SS in early Spring 1943.

The Balkenkreuz is smaller than that used in 3SS and its position is not aligned with the top of the hull side. The three 1.Zug members of 4./3SS (411, 412 + 413) all have the Balkenkreuz top-aligned.

The camouflage style is consistent with gallery photos of 1SS but not with members of 3SS.

Damage. The photo shows a discontinuity between skirts 2/3 on the right side. No such damage is evident in the known photos of 411, 412 + 413 (granted they are earlier photos).

Build features:
3SS Tiger '411' has S-mines fitted
3SS Tiger '413' has a reinforced mantlet

Tiger '41x' has neither S-mines nor deflectors on the exhausts. From the fahrgestell numbers of the 3SS Tigers, we know that only two of nine should have neither S-mines nor deflectors on the exhausts. 1SS seems to have received earlier-build Tigers and all 8 of the 1SS Tiger fahrgestell's I know should not feature S-mines or deflectors. Not conclusive evidence, but making it more likely that this is a 1SS vehicle.

If '41x' is not from 3SS, neither does it match the camouflage of 1SS's ‘411’, hence it should be either ‘412’ or ‘413’.

#423



Comparison between the three photos currently in the 4./3SS gallery reveal the Tiger above to have no S-mines whilst the one below does, suggesting we have two different vehicles.




3SS received no replacements until May 1943, at which point it renumbered to 9.Kp, so this is not a replacement vehicle given the 4.Kp number of one lost. 3SS did receive cast-offs from 1SS in July 1943, but by that time 4./1SS had already become 13.Kp and renumbered its Tigers, so would not be expected to have handed over a Tiger numbered '4xx'.

4./3SS Tigers are not seen with Feiffels fitted, but this '423' has them.

The same arguments with regards to font, number colour, Balkenkreuz, camouflage and build features given above, apply equally to '423'.

Given that only 2 of 9 3SS Tigers lacked exhaust deflectors, is it likely that these two happen to be '41x' and '423' and both have numbers and Balkenkreuz in styles and positions associated with 1SS? I would suggest not.

The right side smoke discharger bracket has been removed. Photos showing their removal in 3SS only occur after the renumbering to 9.Kp in May 1943, whereas '424'of 1SS appears to have had the bracket removed and '411' has had the dischargers removed but the brackets left in place. This feature on a 4.Kp member again suggests 1SS over 3SS.

Charkow Unknown

As Grant points out, the presence of Feiffels is inconsistent with this being a member of 3SS. Cazenove + Warnick caption this Tiger as from 2SS which is possible, though by no means certain.

Any thoughts?

Chris.

20.12.2012 01:22 Chris Brown ist offline Email an Chris Brown senden Beiträge von Chris Brown suchen Nehmen Sie Chris Brown in Ihre Freundesliste auf
Hartmut von Holdt
Administrator


Dabei seit: 16.02.2008
Beiträge: 2132

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

And you find my posts complicating sometimes?.......


What do we know about Tiger 423 of 1.SS LAH ?

I am convinced that we had 3 pics of him so far:






Comparing with the other pic of 423, he shows not(from what i see so far) any convincing similaryties with the Tiger on the pics above.
He did not show the right smoke charger lost in the winter pics and the rhs front mudflap looks more bent down

From the build date features etc. he could be the same. Turret number looks the same. Spare track arrangement on the front plate is the same.

The only point to make him a more strong candidat is the way he stowed the hoses from the Feifel system in the back. I find that only on 423 in the LAH Kompanie.




Stowing the hoses in that way would make me think the Feifel have to be in place. But on the winter pics he seems having his lhs Feifel not in place........

__________________
Hartmut von Holdt

20.12.2012 09:25 Hartmut von Holdt ist offline Email an Hartmut von Holdt senden Homepage von Hartmut von Holdt Beiträge von Hartmut von Holdt suchen Nehmen Sie Hartmut von Holdt in Ihre Freundesliste auf
Hartmut von Holdt
Administrator


Dabei seit: 16.02.2008
Beiträge: 2132

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

The other Tiger in Charkow:


Even the blurriest photo can help sometimes. Here we have a Tiger of LAH from an ebay auction.

The disarrarnged left Feifel, the missing left back fender and the damaged last left side skirt, give us the link to the Tiger in Charkow.





Judging from the unusual high position of the turret number i think it is possible that we have 424 here again.


__________________
Hartmut von Holdt

20.12.2012 11:00 Hartmut von Holdt ist offline Email an Hartmut von Holdt senden Homepage von Hartmut von Holdt Beiträge von Hartmut von Holdt suchen Nehmen Sie Hartmut von Holdt in Ihre Freundesliste auf
Rob Fraser
Researcher


Dabei seit: 17.04.2011
Beiträge: 385

424 Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Hi Grant, Chris, Hartmut.
Actually, I find posts from both of you complicated some times.

This one confirms Hartmuts observations on 424.


Thanks to Steve Ballantyne for pointing out the above pic from: Images of the Waffen ss by Mark Yerger.

This one is now confirmed as LAH.
What is the consensus on the remaining two?

20.12.2012 12:09 Rob Fraser ist offline Email an Rob Fraser senden Beiträge von Rob Fraser suchen Nehmen Sie Rob Fraser in Ihre Freundesliste auf
Hartmut von Holdt
Administrator


Dabei seit: 16.02.2008
Beiträge: 2132

RE: 424 Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Zitat:
Original von Rob Fraser
Hi Grant, Chris, Hartmut.
Actually, I find posts from both of you complicated some times.



Yes you meant Grant and Chris right?


Thanks for showing the pic of 424 right after i worked with that freaking ebay pic.

__________________
Hartmut von Holdt

20.12.2012 15:10 Hartmut von Holdt ist offline Email an Hartmut von Holdt senden Homepage von Hartmut von Holdt Beiträge von Hartmut von Holdt suchen Nehmen Sie Hartmut von Holdt in Ihre Freundesliste auf
Chris Brown
Super Moderator


Dabei seit: 16.03.2008
Beiträge: 2169

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Great spot on '424' Hartmut.

In response to Rob's question, not sure there's consensus yet. My thoughts on the other two photos are pretty much unchanged.

423

I agree that the two 1SS unknown photos are '423'. Hartmut does not see a match between them and the "Totenkopf" '423' photo in question. Whether they match or not, does not make this a Totenkopf Tiger.

Looking at the points Hartmut has concerns about :

He did not show the right smoke charger lost in the winter pics Not sure I understand this point. Was the right side smoke discharger missing in the winter photos? The spring photo only shows the weld line where the bracket once was, so no chargers to be seen.

the rhs front mudflap looks more bent down Agreed - some months have elapsed between photos, maybe we see a different hull or a new flap fitted.

he stowed the hoses from the Feifel system in the back. I find that only on 423 in the LAH Kompanie. Agreed

Stowing the hoses in that way would make me think the Feifel have to be in place. Agreed.

But on the winter pics he seems having his lhs Feifel not in place.... The winter photos seem to have been taken at different times. From the absence of the marked impact on the mantlet, this photo with the hoses seems to be earlier than the other two.


These latter have neither hoses nor Feiffels at rear left. The cable droop is unseen in the earlier photo.



I would suggest that the Feiffels were lost between the photos being taken.

Right side Feiffels are obvious in the spring photo, but is the left one still fitted? I'm not certain.


41x

No feedback on this one yet. One thing which strikes me on this photo is the large camo X's on the rear of the halftrack. So similar to those on the turret and driver's plate of '411' that they could have been sprayed by the same person.



Chris.

20.12.2012 23:47 Chris Brown ist offline Email an Chris Brown senden Beiträge von Chris Brown suchen Nehmen Sie Chris Brown in Ihre Freundesliste auf
Grant Hall †
Moderator


Dabei seit: 12.11.2008
Beiträge: 462

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Zitat:
Original von Rob Fraser

What is the consensus on the remaining two?


Hi fellas,
I noticed earlier that all 3 pics are now at the bottom of the 'LAH' gallery:


I've also now removed them from the 'Totenkopf' gallery.
Apart from all the things you have already pointed out.
The white paint only balkenkreuz seen on two of these pics is seen on other Spring'43 'LAH' Tigers.
It's not something I've noticed on 'Totenkopf' Spring'43 Tigers.

Grant.

21.12.2012 02:20 Grant Hall † ist offline Email an Grant Hall † senden Beiträge von Grant Hall † suchen Nehmen Sie Grant Hall † in Ihre Freundesliste auf
Hartmut von Holdt
Administrator


Dabei seit: 16.02.2008
Beiträge: 2132

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

I thought it would be better to move them to LAH gallery before you delete them from the TK gallery and i have to upload again perhaps.

__________________
Hartmut von Holdt

21.12.2012 06:11 Hartmut von Holdt ist offline Email an Hartmut von Holdt senden Homepage von Hartmut von Holdt Beiträge von Hartmut von Holdt suchen Nehmen Sie Hartmut von Holdt in Ihre Freundesliste auf
Rob Fraser
Researcher


Dabei seit: 17.04.2011
Beiträge: 385

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Hi Grant, Chris, Hartmut,

Zitat:
Original von Hartmut von Holdt
Yes you meant Grant and Chris right?
Thanks for showing the pic of 424 right after i worked with that freaking ebay pic.


Yes, no, well actually, I also meant David or Mario or Evgeniy or Michael, or Greg or John or Robert or
http://www.tiif.de/memberslist.php?sid=

As for the 424 pic, the timing was perfect . Freude

So now do we have consensus?

21.12.2012 06:19 Rob Fraser ist offline Email an Rob Fraser senden Beiträge von Rob Fraser suchen Nehmen Sie Rob Fraser in Ihre Freundesliste auf
Hartmut von Holdt
Administrator


Dabei seit: 16.02.2008
Beiträge: 2132

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Zitat:
Original von Rob Fraser
Hi Grant, Chris, Hartmut,



So now do we have consensus?



We should take this over into the next year.

__________________
Hartmut von Holdt

21.12.2012 07:50 Hartmut von Holdt ist offline Email an Hartmut von Holdt senden Homepage von Hartmut von Holdt Beiträge von Hartmut von Holdt suchen Nehmen Sie Hartmut von Holdt in Ihre Freundesliste auf
Chris Brown
Super Moderator


Dabei seit: 16.03.2008
Beiträge: 2169

413 Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Another right side view of '413'. Captioned as Staritza/Donet April 1943.



Gallery Size:


Link:
http://www.ebay.de/itm/Altes-Foto-Bild-T...=item4ac2fedb2b

No connection with the seller.

Chris

30.03.2013 22:23 Chris Brown ist offline Email an Chris Brown senden Beiträge von Chris Brown suchen Nehmen Sie Chris Brown in Ihre Freundesliste auf
Grant Hall †
Moderator


Dabei seit: 12.11.2008
Beiträge: 462

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Thanks Chris, a very nice find, added to the gallery.
(Unfortunately, the ebay page photo wouldn't 'Vergrössern' for me. Was it the same for you?)


While we're on '413', I've always been intrigued by this pic. How do you fit a cupola hatch when the cupola is removed?


Grant.

31.03.2013 10:12 Grant Hall † ist offline Email an Grant Hall † senden Beiträge von Grant Hall † suchen Nehmen Sie Grant Hall † in Ihre Freundesliste auf
Chris Brown
Super Moderator


Dabei seit: 16.03.2008
Beiträge: 2169

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Hi Grant,

Yes it was the same for me, no 'Vergrössern'.

Nice spot on the cupola lid. Looks as though those pesky Russ photoshoppers have been active again.

Chris

31.03.2013 15:31 Chris Brown ist offline Email an Chris Brown senden Beiträge von Chris Brown suchen Nehmen Sie Chris Brown in Ihre Freundesliste auf
David Byrden
Moderator


Dabei seit: 27.09.2009
Beiträge: 1044

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Zitat:
Original von Grant Hall
How do you fit a cupola hatch when the cupola is removed?
Grant.



It's not difficult.

Unbolt the top ring from the cupola, and weld it centrally in the base ring which is still in the turret roof. It will just about cover the opening.

The commander won't have any vision when buttoned up, but a lot of Tiger commanders believed in putting their heads out. That's why a forward-opening hatch would be useful.

The photo looks exactly as I would expect.

David

__________________
Tiger research tweets

31.03.2013 17:13 David Byrden ist offline Email an David Byrden senden Homepage von David Byrden Beiträge von David Byrden suchen Nehmen Sie David Byrden in Ihre Freundesliste auf
Grant Hall †
Moderator


Dabei seit: 12.11.2008
Beiträge: 462

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Zitat:
Original von David Byrden
It's not difficult.

Unbolt the top ring from the cupola, and weld it centrally in the base ring which is still in the turret roof. It will just about cover the opening.

The commander won't have any vision when buttoned up, but a lot of Tiger commanders believed in putting their heads out. That's why a forward-opening hatch would be useful.

The photo looks exactly as I would expect.

David


Thanks David, that seems to make sense.

I couldn't help but notice the fender damage on Chris's new '413' pic.
Compare with this Kharkov survivor, 8 or 9 months later, in Winter 43/44:


Coincidence? If not, were S-mine tubes retro-fitted?

Grant.

31.03.2013 17:42 Grant Hall † ist offline Email an Grant Hall † senden Beiträge von Grant Hall † suchen Nehmen Sie Grant Hall † in Ihre Freundesliste auf
David Byrden
Moderator


Dabei seit: 27.09.2009
Beiträge: 1044

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Zitat:
Original von Grant Hall

were S-mine tubes retro-fitted?

Grant.



The S-mine launchers could be mounted and removed by the crew using just a wrench, provided that the tank had the welded bases for them. It is clear from this photo;

that "413" had the welded bases; you can see one at the rear corner.

David

__________________
Tiger research tweets

31.03.2013 20:39 David Byrden ist offline Email an David Byrden senden Homepage von David Byrden Beiträge von David Byrden suchen Nehmen Sie David Byrden in Ihre Freundesliste auf
Rob Fraser
Researcher


Dabei seit: 17.04.2011
Beiträge: 385

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Zitat:
Original von David Byrden
Zitat:
Original von Grant Hall
How do you fit a cupola hatch when the cupola is removed?
Grant.



It's not difficult.

Unbolt the top ring from the cupola, and weld it centrally in the base ring which is still in the turret roof. It will just about cover the opening.

The commander won't have any vision when buttoned up, but a lot of Tiger commanders believed in putting their heads out. That's why a forward-opening hatch would be useful.

The photo looks exactly as I would expect.

David

Hi Grant, David, Chris,
It looks like 413 has been knocked out probably by the penetration to the side of the turret below the smoke launchers (and another possibly to the hull underneath),
The initial penetration or subsequent explosion also knocked it off its race and tilted the turret forward.
A hit like that would have more than likely killed the crew, and if buttoned up could have easily blown the hatch and cupola out.
Some one welded the hatch back on a knocked out turret skewed tank and left the cupola sitting underneath?
My theory, given the white wash finish and lack of snow it's likely the pic was taken around April 1, 1943.

01.04.2013 01:47 Rob Fraser ist offline Email an Rob Fraser senden Beiträge von Rob Fraser suchen Nehmen Sie Rob Fraser in Ihre Freundesliste auf
Chris Brown
Super Moderator


Dabei seit: 16.03.2008
Beiträge: 2169

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

"The photo looks exactly as I would expect."

Sorry David, but the scene is illogical to me.

The early Tiger cupola has the lid opening to the right leaving the view forward unobstructed. When the turret was redesigned, the cast cupola has the lid hinging to the left, again leaving the view towards which the main weapon is deployed unobstructed. In StuG G's, designed after years of combat experience, the lid opens rearwards.

I can't help feeling that no one would voluntarily hinge the lid so as to obscure the forward view.

Also, if the cupola is still to hand, the lid has presumably just been fitted, but the barbed wire entanglements beside the tank suggests the location is not a field workshop, and if it was would the Tiger have then been driven forward onto the cupola?

Chris.

01.04.2013 08:31 Chris Brown ist offline Email an Chris Brown senden Beiträge von Chris Brown suchen Nehmen Sie Chris Brown in Ihre Freundesliste auf
Grant Hall †
Moderator


Dabei seit: 12.11.2008
Beiträge: 462

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Zitat:
Original von Rob Fraser
The initial penetration or subsequent explosion also knocked it off its race and tilted the turret forward.

Hi Rob,
Well spotted, I hadn't noticed that. The turret definitely looks to be off:



Zitat:
Original von Rob Fraser
My theory, given the white wash finish and lack of snow it's likely the pic was taken around April 1, 1943.

Now you say this, I've realise the 2 photos look to be taken at the same location.
Which would match the date on the back of the ebay pic:


Happy Birthday photo, 70 today smile

Grant.

01.04.2013 08:50 Grant Hall † ist offline Email an Grant Hall † senden Beiträge von Grant Hall † suchen Nehmen Sie Grant Hall † in Ihre Freundesliste auf
Rob Fraser
Researcher


Dabei seit: 17.04.2011
Beiträge: 385

4? Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

New to me.
Not in the gallery.

13.05.2013 05:26 Rob Fraser ist offline Email an Rob Fraser senden Beiträge von Rob Fraser suchen Nehmen Sie Rob Fraser in Ihre Freundesliste auf
Grant Hall †
Moderator


Dabei seit: 12.11.2008
Beiträge: 462

RE: 4? Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Zitat:
Original von Rob Fraser
New to me.
Not in the gallery.



Hi Rob,
A very nice find, there doesn't seem to be many 4/Ko. pics around. Personally I think this is most probably a pic of '423'.

The second digit looks like a '2', but unfortunately the third digit is hidden behind the 'roll' of the turret:


I can't match the twisted side-fenders with any other 4/Ko. Tiger, but this could have occurred later.
It appears to have the same mantlet type as '423', and the barrel markings look like they could match:


I'll place it in the 'Nicht identifiziert' section for now. And see if anyone else has any ideas or opinions.

Grant.

15.05.2013 18:37 Grant Hall † ist offline Email an Grant Hall † senden Beiträge von Grant Hall † suchen Nehmen Sie Grant Hall † in Ihre Freundesliste auf
David Byrden
Moderator


Dabei seit: 27.09.2009
Beiträge: 1044

RE: 4? Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Zitat:
Original von Grant Hall †
I'll place it in the 'Nicht identifiziert' section for now. And see if anyone else has any ideas or opinions.

Grant.


Take a look at the loader's hatch. There is a pattern of light and dark in the corner that seems to match across 2 photos.



Also, look at the number. It's 42X. The third digit seems to have a solid part at the bottom, which would not be present in a "1" but exists in the "3".

David

__________________
Tiger research tweets

22.06.2014 21:39 David Byrden ist offline Email an David Byrden senden Homepage von David Byrden Beiträge von David Byrden suchen Nehmen Sie David Byrden in Ihre Freundesliste auf
Ronny August
Mitglied


Dabei seit: 15.04.2013
Beiträge: 55

431 ? Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Hello,

in June of this year I had presented a tiger photo in the thread "unidentified Tiger I early production", that we couldn't associate precise.



Today I looked at the photo in the enlargement again and realized on the turret bin a possible turret number that can possibly identify this vehicle as Tiger '431' from the 4./SS-PR.3.

Here's the link to the thread: http://www.tiif.de/thread.php?sid=&postid=9041#post9041

Could this fit maybe? Can confirm that here someone?

Best regards
Ronny

16.08.2014 20:31 Ronny August ist offline Email an Ronny August senden Beiträge von Ronny August suchen Nehmen Sie Ronny August in Ihre Freundesliste auf
Chris Brown
Super Moderator


Dabei seit: 16.03.2008
Beiträge: 2169

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Hi Ronny,

Unable to confirm or deny '413' at this stage. We can say that '413' was missing the rear left hand track guard in March 1943, but one is present in your photo.

HTH,

Chris

18.08.2014 22:44 Chris Brown ist offline Email an Chris Brown senden Beiträge von Chris Brown suchen Nehmen Sie Chris Brown in Ihre Freundesliste auf
Chris Brown
Super Moderator


Dabei seit: 16.03.2008
Beiträge: 2169

431 Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Currently on ebay.de.



No connection with the seller.

Chris

Link:
http://www.ebay.de/itm/Foto-XX-Elite-Pan...v4AAOSwQgpXAUba

04.04.2016 09:59 Chris Brown ist offline Email an Chris Brown senden Beiträge von Chris Brown suchen Nehmen Sie Chris Brown in Ihre Freundesliste auf
Michael Wolf
Expert


Dabei seit: 11.10.2009
Beiträge: 209

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Hallo Zusammen,
hier kommt ein neues Bild von #423.


gefunden bei tigerscorner.ru

Gruß Michael

08.01.2017 21:29 Michael Wolf ist offline Email an Michael Wolf senden Beiträge von Michael Wolf suchen Nehmen Sie Michael Wolf in Ihre Freundesliste auf
Evgeniy Muzalkov
Expert


Dabei seit: 09.06.2008
Beiträge: 241

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

09.01.2017 20:58 Evgeniy Muzalkov ist online Email an Evgeniy Muzalkov senden Beiträge von Evgeniy Muzalkov suchen Nehmen Sie Evgeniy Muzalkov in Ihre Freundesliste auf
Michael Wolf
Expert


Dabei seit: 11.10.2009
Beiträge: 209

Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       IP Information Zum Anfang der Seite springen

Nice spot - Evgenjy!
Gruß Michael

09.01.2017 21:45 Michael Wolf ist offline Email an Michael Wolf senden Beiträge von Michael Wolf suchen Nehmen Sie Michael Wolf in Ihre Freundesliste auf

Neues Thema erstellen Antwort erstellen
Gehe zu:

Powered by Burning Board Lite 1.0.2 © 2001-2004 WoltLab GmbH
